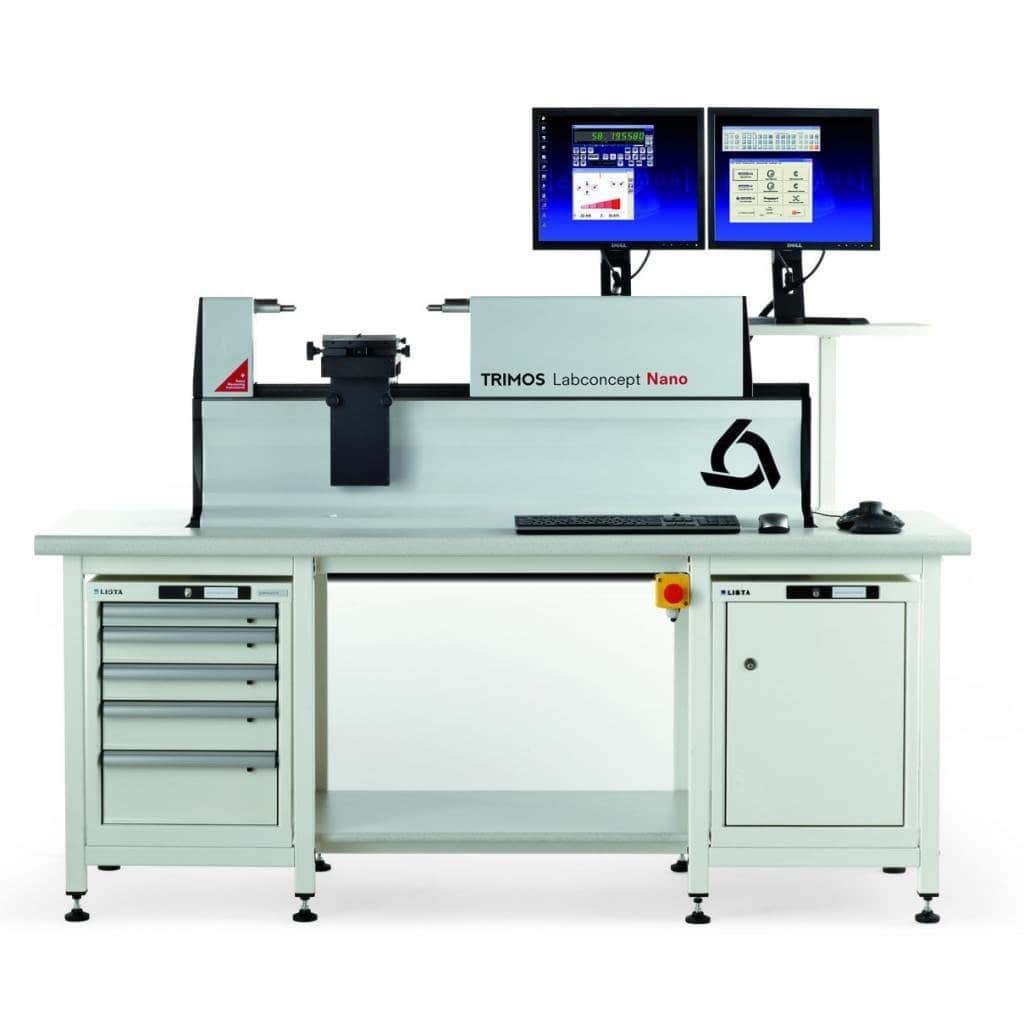

LABCONCEPT NANO

0,00

El Labconcept Nano es una nueva referencia en el campo de la metrología dimensional. Integra 40 años de conocimiento y mejora continua. Es un instrumento notable para todas las tareas de medición que requieren una precisión extremadamente alta.

El diseño inflexible de Labconcept Nano ofrece una plataforma ideal y de alto rendimiento para el control y la calibración de todo tipo de medidores e instrumentos de medición. La verificación de las dimensiones internas y externas se realizará como un procedimiento totalmente automático por los tres ejes motorizados XYZ y la legendaria simplicidad de uso del software Trimos WinDHI.

El Labconcept Nano está completamente diseñado y fabricado en Suiza según los más altos estándares de calidad. Robustez, fiabilidad y longevidad son nuestros valores tradicionales.

El Labconcept Nano combina tradición, experiencia y un fuerte liderazgo tecnológico. Integra las últimas tecnologías de medición y motorización y puede considerarse como el primer instrumento de calibración “totalmente digital”. Una PC regular controla todos los componentes electrónicos. Esta solución de bajo consumo evita el calentamiento y mantiene los costos de energía, mantenimiento y reparación a un nivel razonable. Los rodamientos lineales utilizados en todas las guías han demostrado su superioridad sobre todas las demás tecnologías en términos de precisión, desgaste, rigidez, estabilidad de temperatura, fiabilidad, protección contra el polvo y mantenimiento. Aseguran una repetibilidad y precisión excepcionales a través del tiempo.

  • Nivel de precisión inigualable
  • Repetibilidad excepcional
  • Ejes CNC motorizados X, Y y Z
  • Selección de velocidad de desplazamiento por software
  • Fuerza de medición (0-12 N) y bloqueo del yunque de medición realizado por software
  • Sistema integrado de compensación de temperatura
  • Rango de medición absoluto en todos los modelos: 350 mm
  • Rangos de aplicación: 350, 600 y 1100 mm
  • Medición de piezas hasta 60 kg
  • 2 pantallas en paquete estándar
  • Medición controlada por CNC incluso en diámetros e hilos
Regístrate para ver los precios

Opciones disponibles:

Labconcept Nano 350 600 1100
Rango de aplicación mm (in) 350 (13.2) 600 (23.6) 1100 (43.3)
Rango de medición absoluta mm (in) 350 (13.2)
Max. errores permitidos 1) μm 0.07 + L (mm) / 2000
Repetibilidad (2s) 1) μm                               0.03
Max. resolución mm (in) 0.000001 (0.0000001)
Fuerza de medición (ajustable por software) norte 0 ÷ 12
Temperatura operacional DO +15 ÷ +35
temperatura de almacenamiento DO -10 ÷ +40
Humedad relativa % 20 ÷ 80
Peso kg 350 420 500

1) Valores válidos a temperatura de 20 ± 0,2 ° C y humedad relativa de 50 ± 5%.

Mesa de medición con ejes motorizados Y y Z
Eje Z, rango de desplazamiento 2) mm (in) 100 (4)
Eje Y, rango de desplazamiento 2) mm (in) 50 (2)
Eje X, movimiento flotante μm ± 10
Ángulo de inclinación (Y) °             ± 1.5
Ángulo de rotación (Z) ° ± 4
Max. peso de las partes kg 60

2) Ambos ejes Y y Z tienen un sistema de medición integrado.

BANCO DE CALIBRACION ALESTA N 300

371209000, 371209001, 371209002

Descripción

BANCO CALIBRACION LABCONCEPT NANO 1100, BANCO CALIBRACION LABCONCEPT NANO 350, BANCO CALIBRACION LABCONCEPT NANO 600
