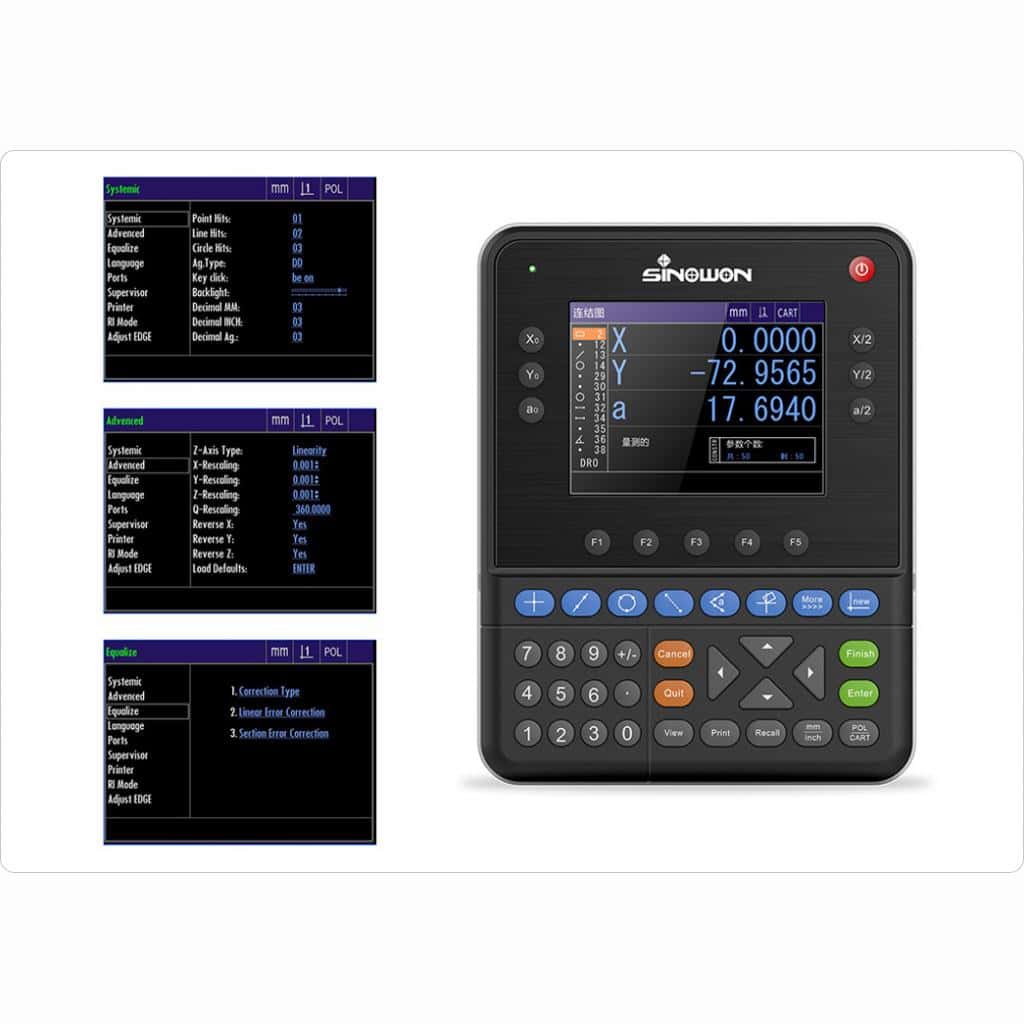

PANEL DIGITAL MULTIFUNCION DP-400 – Tecnología Avanzada en Metrología
| Producto | Panel digital multifuncion DP-400 | ||||||
| Modelo | Dp-400 (510-340) | ||||||
| Tamaño del panel | 640X480mm | ||||||
| tamaño de la pantalla | 115X85mm | ||||||
| Display digital | 8 digitos (con el punto de decimales) | ||||||
| Ejes display | 3-ejes (x,y,z/Q) | ||||||
| Display Z/Q | Altura/angulo | ||||||
| Valores display en angulos | Grados, minutos, segundos o grados | ||||||
| Escala Lineal | TTL onda cuadrada o onda sinusoidal de CA de dos ángulos de fase de 90 ° de diferencia, capacidad de accionamiento mayor que 10MA | ||||||
| Escala Lineal | 0.1um,0.2um,0.5um, 1um,2um,5um | ||||||
| Velocidad de transmisión | 4800,9600,14400,19200,38400,57600 | ||||||
| Puerto de salida de datos | RS232, DB-9 Interfaz principal | ||||||
| Teclado | Teclado de silicona de tipo táctil sellado | ||||||
| Puerto de expansión | Interruptor de pie, impresora, buscador de borde óptico, etc. | ||||||
| Ambiente de trabajo | Temp 0-40ºC±2ºC temp variacion <2ºC7Hr, Humedad 30%-80%RH | ||||||
| Tensión | AC90V-240V,15W | ||||||
El PANEL DIGITAL MULTIFUNCION DP-400 de Beortek representa la evolución tecnológica en sistemas de medición para proyectores de perfiles y equipos metrológicos industriales. Este panel digital multifunción integra las más avanzadas características de medición en una interfaz intuitiva y robusta, diseñada para satisfacer las exigentes demandas de control de calidad en la industria moderna.
Interfaz Táctil de Nueva Generación
Nuestro PANEL DIGITAL MULTIFUNCION DP-400 incorpora una pantalla táctil de 5.6 pulgadas de alta resolución que proporciona una experiencia de usuario excepcional. La pantalla táctil y botón táctil de silicona sellado garantizan información completa, operación amigable y larga vida útil, resistiendo las condiciones industriales más exigentes.
Capacidades de Medición Multifunción
Este sistema de medición digital ofrece funciones de medición multifunción que incluyen punto, línea, círculo, ángulo, distancia, rectangular, rosca de tornillo, elipse, ranura, redondeo, preajuste y construcción. Esta versatilidad convierte al DP-400 en una solución integral para cualquier aplicación metrológica industrial.
Funciones Avanzadas de Control
El panel digital DP-400 incorpora función de recuento de dirección anversa u opuesta, valor de 1/2, punto medio, función de permiso, función de llamada, función REC (grabación) y medición de ciclo. Estas características avanzadas optimizan los procesos de medición y aumentan significativamente la productividad en líneas de producción.
Precisión y Compensación Automática
Una característica distintiva del PANEL DIGITAL MULTIFUNCION DP-400 es su capacidad de compensación lineal para 3 ejes, garantizando alta precisión de medición. Este sistema de compensación automática elimina errores sistemáticos y asegura resultados consistentes y repetibles.
Almacenamiento y Gestión de Datos
El sistema permite guardar 100 elementos de imagen permanentes y establecer la fecha actual, facilitando la trazabilidad y documentación de mediciones críticas. Esta capacidad de almacenamiento es esencial para sistemas de calidad ISO y auditorías técnicas.
Conectividad y Expansibilidad
El DP-400 puede conectar interruptor de pie, impresora, detección óptica de bordes y otras herramientas de medición auxiliares múltiples, proporcionando un ecosistema completo de medición industrial.
Sistemas de Coordenadas Versátiles
Con sistema polar y de coordenadas, puede mostrar milímetros y pulgadas, y cambiar fácilmente entre unidades, adaptándose a estándares internacionales y requisitos específicos de cada aplicación.
Aplicaciones Industriales
Ideal para:
- Control de calidad en manufactura
- Inspección dimensional de componentes
- Verificación de tolerancias geométricas
- Medición de piezas complejas
- Laboratorios de metrología
- Centros de investigación y desarrollo
En Beortek, respaldamos el PANEL DIGITAL MULTIFUNCION DP-400 con nuestra experiencia de más de 40 años en equipamiento metrológico, garantizando soporte técnico especializado y calibración certificada.
