Horizon Granito Grandes Dimensiones | 3000–8000 mm | Beortek
Los instrumentos «Horizon» responden a las exigencias actuales de inspección de calidad en las áreas de fabricación. Permiten una comprobación y un ajuste rápidos y precisos.

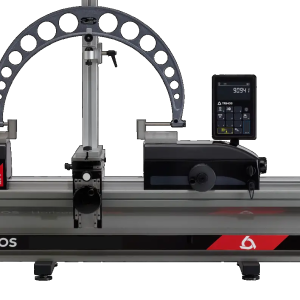

Los instrumentos son perfectos para ajustar todo tipo de equipos de medición comparativa y para comprobar longitudes, diámetros interiores y exteriores, calibres de rosca, etc.

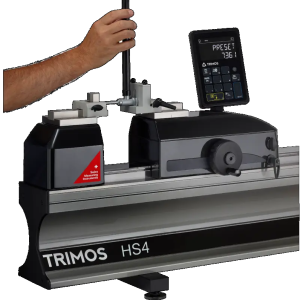

El nuevo e innovador concepto con sistema de medición y pantalla integrados garantiza excelentes resultados gracias a su fácil manejo y responde a las diversas necesidades en el ámbito de la producción. Su facilidad de uso es una ventaja adicional.
El instrumento Horizon Granite está disponible desde 3000 hasta 12000 mm. Una amplia selección de accesorios fácilmente intercambiables completa las posibilidades de aplicación.
Ideal para su uso en el taller.
Manipulación muy sencilla.
Comprobación y ajuste precisos, simplificados.
Amplia selección de accesorios.
Descripción
| Horizon GRANITO | HG3000 | HG4000 | HG5000 | HG6000 | HS8000 | |
| Rango absoluto de medida | mm (in) | 3000 (118) | 4000 (157) | 5000 (196) | 6000 (236) | 8000 (315) |
| Error máximo permitido | µm | 0.7 + L(mm)/750 | ||||
| Repetibilidad (2s) | µm | 0.5 | ||||
| Maxima Resolución | mm (in) | 0.01/0.001/0.0001 (.001 / .0001 / .00001) | ||||
| Velocidad maxima de desplazamiento | mm/s | 2000 | ||||
| Fuerza de medición | N | 3 | ||||
| Conexiones | USB / RS232 | |||||
| Temperatura de trabajo | °C | +10 ÷ +40 | ||||
| Peso | kg | 550 | 1650 | 2500 | 3500 | 5800 |

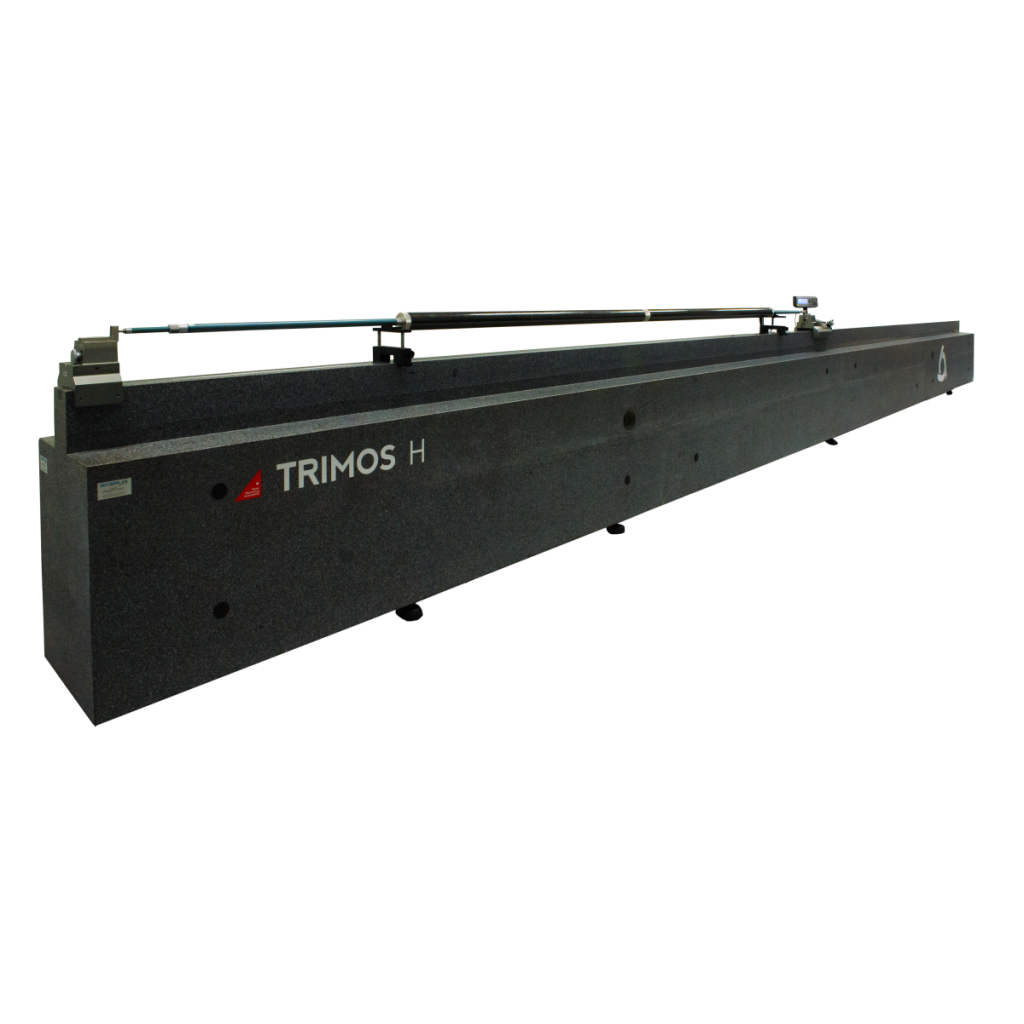

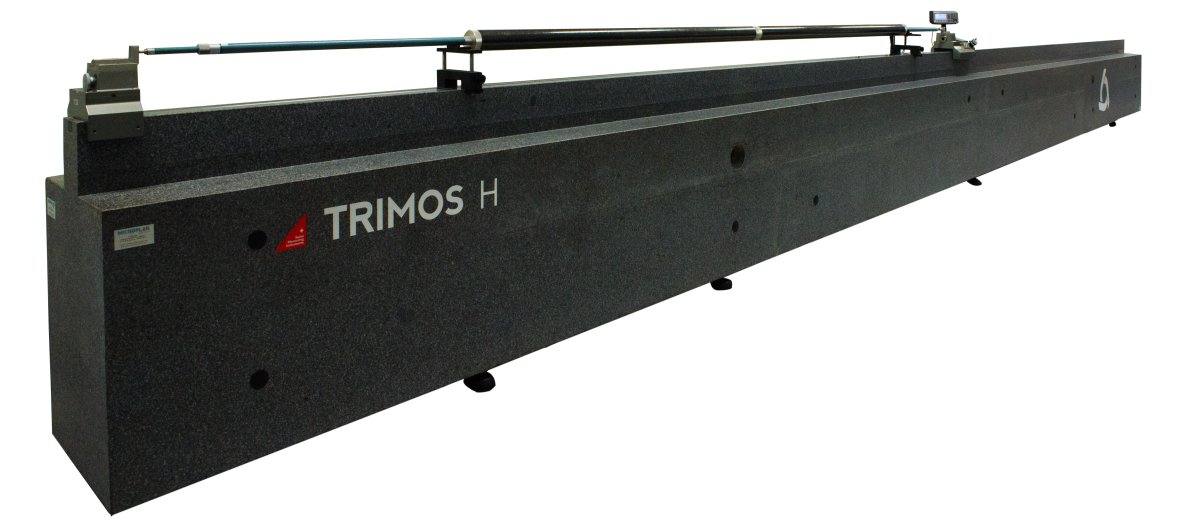

El Horizon Granito de Trimos es el instrumento de medición horizontal de referencia para el control dimensional de piezas de grandes dimensiones en entornos industriales exigentes. Con rangos de medición que van desde 3.000 hasta 8.000 mm y una estructura de granito de alta estabilidad térmica y mecánica, este instrumento está diseñado para responder a las demandas más críticas de sectores como la aeronáutica, la automoción, la energía o la fabricación de moldes y matrices de gran formato.
Precisión y versatilidad en un solo instrumento
El Horizon Granito permite la comprobación y el ajuste rápidos y precisos de longitudes, diámetros interiores y exteriores, calibres de rosca y todo tipo de equipos de medición comparativa. Su innovador sistema de medición y pantalla integrados garantiza resultados fiables y reproducibles en cada ciclo de trabajo, con una repetibilidad de 0,5 μm y una resolución máxima de 0,0001 mm.
La conectividad USB y RS232 facilita la integración con sistemas de gestión de calidad y la exportación de datos para trazabilidad completa del proceso, un requisito imprescindible en entornos de producción certificados bajo normas de calidad internacionales.

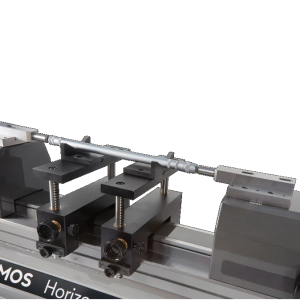

Su amplia selección de accesorios fácilmente intercambiables amplía las posibilidades de aplicación y permite adaptar el instrumento a distintos tipos de piezas y procesos sin necesidad de recalibraciones intermedias, ya que todos los rangos de medición son directos y accesibles en todo momento.
Diseñado para el taller industrial más exigente
A diferencia de otros instrumentos de medición horizontal pensados exclusivamente para sala de metrología, el Horizon Granito está concebido para trabajar directamente en el área de producción. Su diseño robusto, la sencillez de manejo y la rapidez en la comprobación lo convierten en una herramienta productiva que reduce los tiempos de control sin comprometer la precisión.
Beortek, representante oficial de Trimos en el País Vasco
En Beortek somos distribuidores oficiales de Trimos en Euskadi y el norte de España, con capacidad para instalar, poner en marcha y dar soporte técnico a equipos de grandes dimensiones como el Horizon Granito. Si tu empresa trabaja con piezas de gran formato en Bizkaia, Gipuzkoa, Álava o en cualquier punto de la cornisa cantábrica, nuestro equipo de metrología está a tu disposición para asesorarte y encontrar la solución más adecuada para tu proceso.
