Brazos de medicion portatil 3D C-line
Los brazos de medición articulados portátiles A-line de Trimos permiten una medición 3D extremadamente fácil y precisa. Los brazos A-line certificados según la norma ISO10360-12 o ISO10360-02 permiten el control de calidad, inspección y verificación de piezas pequeñas y grandes. Gracias a una estructura de carbono extremadamente estable, todos los modelos son ligeros y fáciles de operar. Puede elegir entre los modelos A3, A4, A5, A6 +, A7, A8 +, A9 y AT según su aplicación. Se pueden combinar diferentes escáneres láser con nuestros brazos de 7 ejes para un escaneo de contorno de perfil complejo. Todos los escáneres láser se pueden aplicar rápidamente al séptimo eje giratorio del brazo.
Descripción
Brazos de medicion portatil 3D C-line..
Los nuevos brazos de medición articulados portátiles A-line de Trimos garantizan una medición 3D extremadamente fácil y precisa. Los brazos A-line, certificados según la norma ISO 10360-2, permiten el control de calidad, la inspección y la verificación de piezas de tamaño pequeño y grande. Gracias a su estructura de carbono extremadamente estable, todos los modelos son ligeros y fáciles de operar. Puedes elegir entre los modelos A3, A4, A5, A6, A7, A8, A9 y AT según tu aplicación.
- Rangos de medición de 250 mm a 9000 mm.
- Extremadamente fácil de usar.
- Certificado según la norma ISO 10360-2.
- Configuraciones de 5, 6 o 7 ejes.
- Protección con freno electromagnético.
2. Modelos
A3

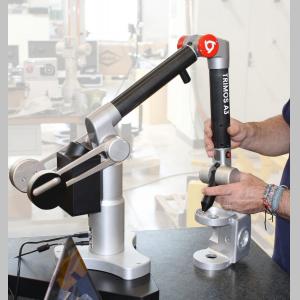

El A3 es el modelo más nuevo de los brazos de medición articulados portátiles A-line de Trimos. Su particularidad es su pequeño tamaño, lo que te permite llevarlo a cualquier lugar.
El brazo de configuración de 6 ejes está disponible en rangos de medición de 1300 mm y 1800 mm. Los tubos de fibra de carbono y la base de montaje de aluminio permiten que el brazo A3 tenga una estructura extremadamente estable y ligera. Con su contrapeso de masa, se garantiza una excelente experiencia de manejo.
A4, A5 y A6
Los modelos A4, A5 y A6 representan la gama de entrada de los brazos de medición de Trimos. La fiabilidad, la precisión y la flexibilidad en su uso son sus principales características.
- A4: Configuración de 6 ejes. Incluye todas las funciones esenciales y está disponible en varios tamaños, con un rango de medición de 1800 mm a 3200 mm.
- A5 y A6: Disponibles en configuraciones de 6 o 7 ejes con un rango de medición de 1800 mm a 4000 mm. También pueden utilizarse en combinación con escáneres láser para la inspección de nubes de puntos o ingeniería inversa. Los brazos A5 y A6 tienen un freno magnético para prevenir caídas accidentales del brazo y electrónica mejorada para un mejor rendimiento.
A7 y A8
Si necesitas inspeccionar una pieza grande y pesada, no la muevas, lleva los brazos A7-A8 y realiza tus mediciones rápidamente con gran flexibilidad.
- A7 y A8: Tienen un rango de medición de 9 m con una precisión increíble de 0.1 mm. Esto es el resultado de una gran experiencia en metrología de gran volumen. Los modelos A7-A8 están equipados con un freno electromagnético en el segundo eje, lo que permite bloquearlo a la altura requerida y utilizar el brazo de manera segura y cómoda.
A9
El A9 es un nuevo concepto de brazo articulado CMM portátil, diseñado para obtener el mejor rendimiento de precisión con sus 5 ejes. Está dedicado a la inspección precisa de piezas, en control de calidad o cualquier otro proceso donde se requiera un control de sonda táctil.
3. Datos Técnicos
Los brazos A-line están disponibles en varios modelos con diferentes configuraciones de ejes y rangos de medición, desde 250 mm hasta 9000 mm, adaptándose a diversas aplicaciones industriales.
4. Software
El software de medición Aberlink 3D se utiliza con los brazos A-line. Este software, diseñado para ser fácil de usar, permite trabajar tanto en 2D como en 3D y es compatible con CMM manuales o CNC, utilizando sistemas táctiles, de escaneo o de visión.
5. Escáner Láser

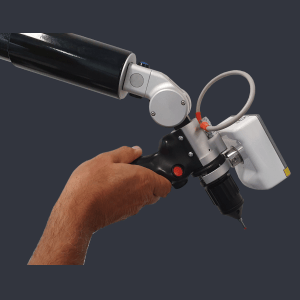

Para el escaneo de contornos de perfil complejo, se pueden combinar diferentes escáneres láser con nuestros brazos de 7 ejes. Proponemos el escáner láser PreciTrack 3D.
| Brazos estandar | |||||
| Modelos A4-A9 | Ejes | Rango de Medición (mm) | Precisión volumétrica (mm) | Repetitividad(mm) | Peso (kg) |
| A3 – 1300 | 6 | 1300 | 0.015 | 0.008 | 9.5 |
| A3 – 1800 | 6 | 1800 | 0.018 | 0.008 | 10.4 |
| A4 – 1800 | 6 | 1800 | 0.025 | 0.018 | 7.9 |
| A4 – 2500 | 6 | 2500 | 0.036 | 0.022 | 8.4 |
| A4 – 3200 | 6 | 3200 | 0.045 | 0.032 | 8.8 |
| A5 – 1800 | 6 | 1800 | 0.020 | 0.012 | 8.4 |
| A5 – 2500 | 6 | 2500 | 0.026 | 0.016 | 8.9 |
| A5 – 3200 | 6 | 3200 | 0.036 | 0.020 | 9.3 |
| A5 – 4000 | 6 | 4000 | 0.046 | 0.024 | 10 |
| A6+ – 1800 | 7 | 1800 | 0.027 | 0.017 | 8.9 |
| A6+ – 2500 | 7 | 2500 | 0.030 | 0.020 | 9.4 |
| A6+ – 3200 | 7 | 3200 | 0.045 | 0.026 | 9.8 |
| A6+ – 4000 | 7 | 4000 | 0.056 | 0.030 | 10.5 |
| A7 – 5000 | 6 | 5000 | 0.065 | 0.038 | 12.5 |
| A7 – 7000 | 6 | 7000 | 0.080 | 0.048 | 14 |
| A7 – 9000 | 6 | 9000 | 0.100 | 0.060 | 16.5 |
| A8+ – 5000 | 7 | 5000 | 0.075 | 0.050 | 13.5 |
| A8+ – 7000 | 7 | 7000 | 0.090 | 0.060 | 15 |
| A8+ – 9000 | 7 | 9000 | 0.110 | 0.070 | 17.5 |
| A9 – 250 | 5 | 250 | 0.004 + L/50 | 0.005 | 12 |
| A9 – 400 | 5 | 400 | 0.006 + L/40 | 0.007 | 14 |
