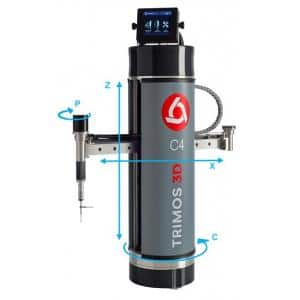

trimos-c4-4-axes JP

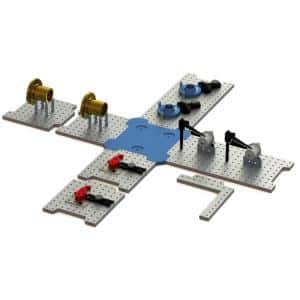

ta-to-905 J

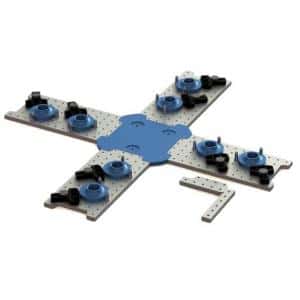

ta-to-904 J

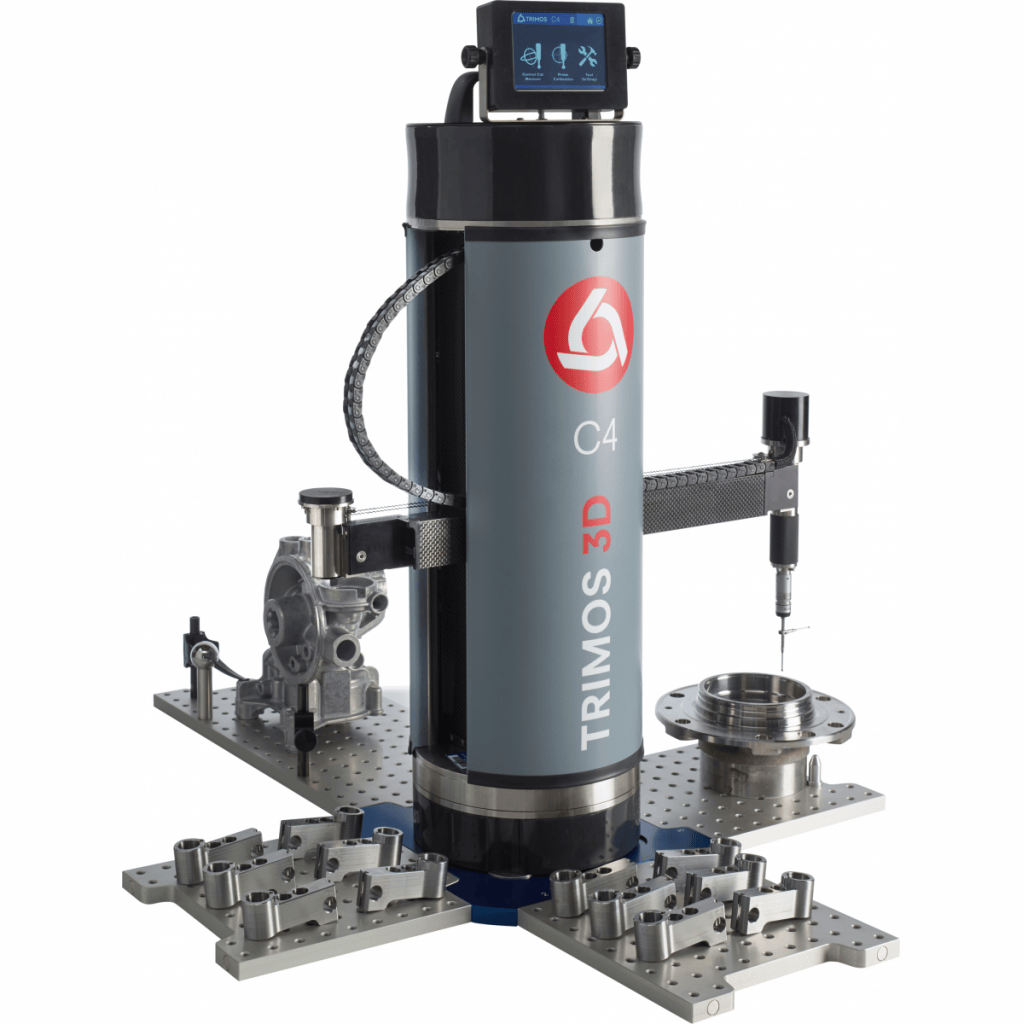

SISTEMA DE MEDICION PORTATIL CMM C-4

La nueva C-Line de Trimos es la primera máquina de medición por coordenadas verdaderamente portátil del mundo diseñada para el taller. Esta línea de productos forma parte del nuevo grupo de productos TRIMOS 3D. Portátil: con solo 13,5 kg, la C-Line te acompaña donde la necesites. Ya no es necesario que lleve la pieza a la CMM, la C-Line se puede implementar directamente en el proceso de fabricación. Fácil de usar: C-Line es fácil de operar con una PC portátil. El concepto de este producto ha sido pensado para una experiencia de usuario óptima y facilidad de uso. Software: El C-Line se entrega de serie con el software ControlC, que le permite realizar muchos tipos de medidas: distancia, círculo, plano, línea, punto … Para aprovechar al máximo el rendimiento del C4, recomendamos el Aberlink opcional software, software 3D que ofrece la ventaja de la facilidad de uso. Otros software de medición son compatibles: PolyWorks, CMM Manager, Verisurf, etc. Modelos: El C3, modelo de entrada de nuestras nuevas MMC portátiles, tiene 3 ejes motorizados (X, C, Z). Permite mediciones 3D básicas. Este modelo aún no se comercializa. El C4 es el modelo premium de nuestras nuevas MMC portátiles. Tiene 4 ejes motorizados. (X, C, Z, P). El C4 permite mediciones de alto rendimiento en 3D.

Contacto

Descripción

El SISTEMA DE MEDICION PORTATIL CMM C-4 es un equipo diseñado para realizar mediciones tridimensionales con gran precisión en diversas aplicaciones industriales. CMM significa «Coordinate Measuring Machine» (Máquina de Medición por Coordenadas), lo que implica que este sistema puede capturar las dimensiones exactas de un objeto en un espacio tridimensional, permitiendo obtener medidas detalladas y precisas en piezas o componentes de fabricación.

Características principales:

  1. Portabilidad: A diferencia de otros CMMs que suelen ser grandes y estacionarios, el CMM C-4 es portátil, lo que lo hace ideal para trabajar directamente en el taller o en el lugar donde se necesita la medición, sin mover las piezas.
  2. Alta precisión: Estos sistemas suelen ofrecer una precisión muy alta, permitiendo medir detalles finos y verificar tolerancias en piezas complejas.
  3. Versatilidad: El CMM C-4 es compatible con una variedad de herramientas de medición, lo que permite medir piezas de diferentes tamaños, materiales y geometrías.
  4. Interfaz digital: Muchas veces, estos sistemas están conectados a software de medición que permite analizar, registrar y procesar los datos de manera eficiente.

Aplicaciones comunes SISTEMA DE MEDICION PORTATIL CMM C-4

  • Control de calidad en la industria automotriz, aeronáutica y manufacturera.
  • Verificación de componentes mecánicos complejos.
  • Aseguramiento de precisión en procesos de producción y ensamblaje.

Este tipo de equipos es esencial para garantizar que las piezas cumplan con los estándares de diseño y fabricación, ayudando a reducir errores y mejorar la calidad del producto final.

Especificaciones técnicas

Volumen de trabajo mm X y Y Ø 720, Z 250
Exactitud diametral µm 3.0 + D(mm)/100
Exactitud lineal µm 5.0 + L(mm)/100
Requisito de precisión de fijación mm 5
Velocidad de la máquina mm/s User controlled to 150
Requisito de aire de la máquina sin aire
Construcción Requisito de aire de la máquina
Requisitos de potencia de la máquina 100-240 V AC±10%, 50-60Hz
Autonomía h Normal: 4 /trabajo intensivo: 3
Requisitos de potencia de la máquina W Normal: 10 / trabajo intensivo15
Control de movimiento manual Controlado por el usuario mediante el movimiento manual de la sonda
Controlador La PCB integrada proporciona control de movimiento, mapeo de errores,
Interfaz I ++ y software de metrología ControlC
Compensación de temperatura Monitoreo y compensación a bordo
Tipo de sonda Sonda Renishaw TP20
Peso de la maquina kg (lbs) 13.5 (30)
Dimensiones de la Maquina (W x D x H) mm 420 x 172 x 620
 Temperatura de funcionamiento °C +10 ÷ +40
Temperatura de alamcenaje °C +10 ÷ +40
Humedad realtiva (funcionamiento y almacenaje)  % HR 5 ÷ 75% (sin -condensación)
