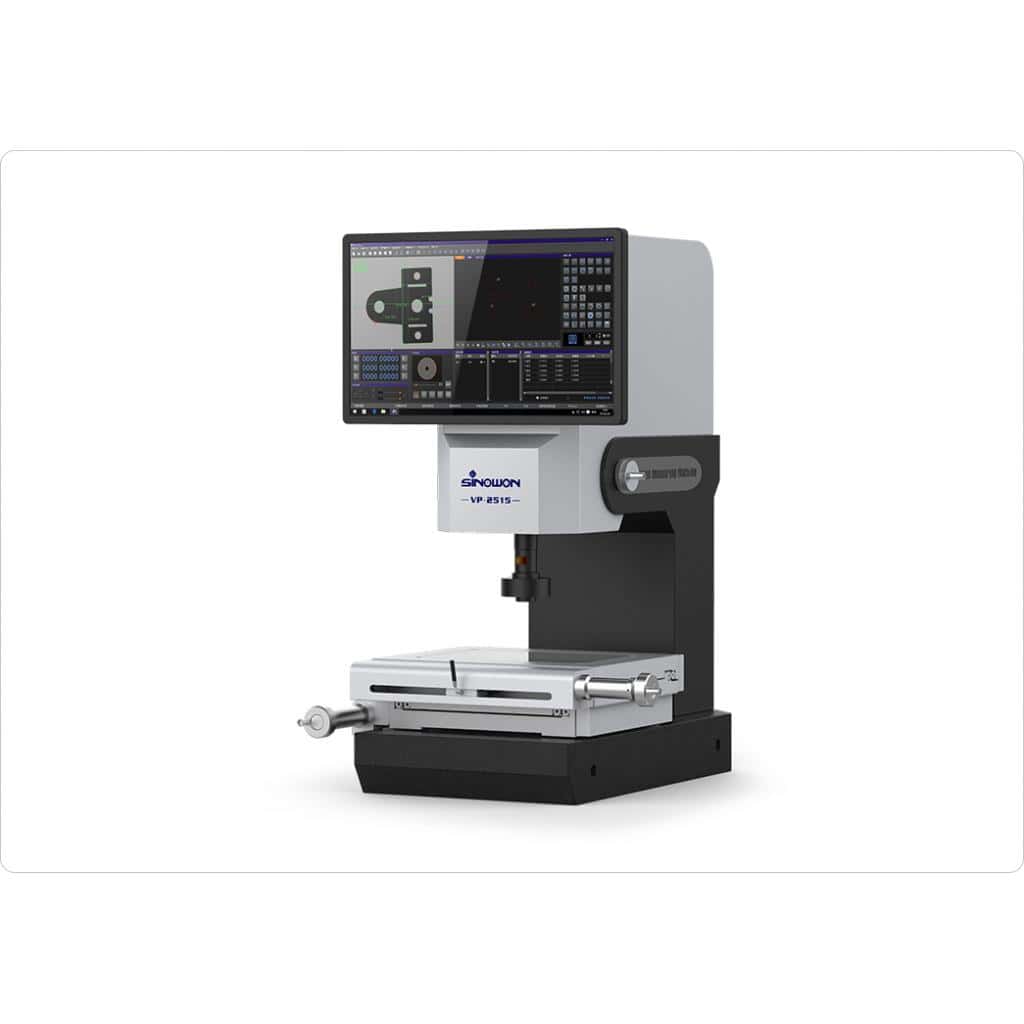

VIDEO PROYECTOR VERTICAL SERIE VP
El sistema de elevación adopta un riel de guía lineal y una unidad de tornillo de precisión, lo que hace que la unidad de elevación sea más cómoda y estable, Con una varilla sin dientes de precisión y un dispositivo de bloqueo de movimiento rápido, asegúrese de que el error de retorno esté dentro de 2um.
Alta precisión Una escala óptica y una etapa de trabajo de precisión aseguran que la precisión de la máquina esté dentro de 3 + L / 200 mm.
Lente de zoom HD y cámara digital en color HD, aseguran una imagen clara sin distorsión.
Con una superficie programable de 4 anillos de 8 divisiones de luz fría LED y una iluminación paralela de LED de contorno, puede controlar el brillo de los 4 anillos de 8 divisiones de forma independiente.
Con el potente sistema de software iMeasuring2.1, para mejorar la calidad del control.
Sondas de contacto importadas opcionales y software de medición 3D, puede ayudar a actualizar la máquina para que sea una máquina de medición coordinada.
Software opcional de análisis de datos de medición FexQMS y software de monitoreo en tiempo real, mejorar el control del proceso, reducir el consumo de material.
Descripción
VIDEO PROYECTOR VERTICAL SERIE VP para metrología industrial. Precisión, control dimensional y tecnología profesional
| Producto | Video Proyector vertical | ||||||
| Modelo | VP-2010 (541-200) | VP-2515 (541-210) | VP-3020 (841-220 | ||||
| Desplazamiento de la mesa | 200x100mm | 200x150mm | 300x200mm | ||||
| Distancia de enfoque | 150 mm | ||||||
| Exactitud | ≤3+L/200(um) | ||||||
| Resolucion | 0.0005mm | ||||||
| Capacidad peso | 10 Kg | ||||||
| CCD | HD700 TVL Color CCD | ||||||
| Zoom | HD 6.5X Detented Zoom Lens | ||||||
| Magnificacion Optica:0.7X-4.5X, Magnificacion Video:26X~172X(21.5” LCD) | |||||||
| Campo de visión,Diagonal*Horizontal*Vertical | Magnificacion de lentes | 0.7X | 1X | 2.0X | 3.0X | 4X | 4.5X |
| 1/3”CCD | 8.57×6.86×5.14 | 6×4.8×3.6 | 3×2.4×1.8 | 2×1.6×1.2 | 1.5×1.2×0.9 | 1.33×1.07×0.8 | |
| Sistema de iluminación (Software Control) | Superficie: Ajustable 4-anillos 8-divisiones 0~255-grado LED Iluminación fria | ||||||
| Perfil: LED Iluminación paralela | |||||||
| LED Iluminación Laser de Navegación | |||||||
| Ambiente de trabajo | Temp 20ºC±2ºC temp variacion <2ºC7Hr, Humedad 30%-80%RH, vibrtación <0,0002g, 15HZ | ||||||
| Software medición | iMeasuring 2.1 | ||||||
| Sistema | Support XP, WIN7, WIN8, WIN10 32/64 Bit | ||||||
| Tensión | AC110V/60Hz; 220V/50Hz,600W | ||||||
| Diemnsiones(L×W×H) | 1460x1120x580mm | 1725x675x620mm | 1725x675x760mm | ||||
| Peso Neto | 280kg | 330kg | 380kg | ||||
El VIDEO PROYECTOR VERTICAL SERIE VP es una solución avanzada de metrología industrial diseñada para el control dimensional preciso de piezas mecánicas, componentes industriales y elementos de alta exigencia técnica. Este equipo permite realizar mediciones exactas de perfiles, contornos, ángulos y geometrías complejas, convirtiéndose en una herramienta esencial para laboratorios de metrología, departamentos de calidad y entornos de producción industrial.
Gracias a su sistema de proyección vertical, el VIDEO PROYECTOR VERTICAL SERIE VP facilita la inspección directa de piezas colocadas sobre la mesa de medición, garantizando estabilidad, repetibilidad y comodidad durante el proceso de análisis. Su diseño está pensado para optimizar el trabajo del operario, permitiendo una visualización clara y detallada incluso en inspecciones prolongadas o de alta precisión.
El VIDEO PROYECTOR VERTICAL SERIE VP incorpora tecnología óptica de alto rendimiento y puede integrarse con sistemas digitales de medición, lo que permite obtener resultados rápidos, fiables y fácilmente documentables. Esto lo convierte en una solución ideal para sectores como automoción, mecanizado, moldes, matricería, plásticos, metalurgia y fabricación de componentes de precisión.
Uno de los principales beneficios del VIDEO PROYECTOR VERTICAL SERIE VP es su capacidad para mejorar los procesos de control de calidad, reduciendo errores de medición y asegurando que cada pieza cumpla con las tolerancias establecidas. Además, su estructura robusta y su fabricación con materiales de alta durabilidad garantizan un rendimiento óptimo incluso en entornos industriales exigentes.
En Beortek ofrecemos el VIDEO PROYECTOR VERTICAL SERIE VP como parte de nuestro compromiso con la tecnología aplicada y la metrología profesional. Nuestro equipo asesora a cada cliente para seleccionar la solución más adecuada según sus necesidades, asegurando una inversión eficiente y alineada con los estándares actuales de la industria.
