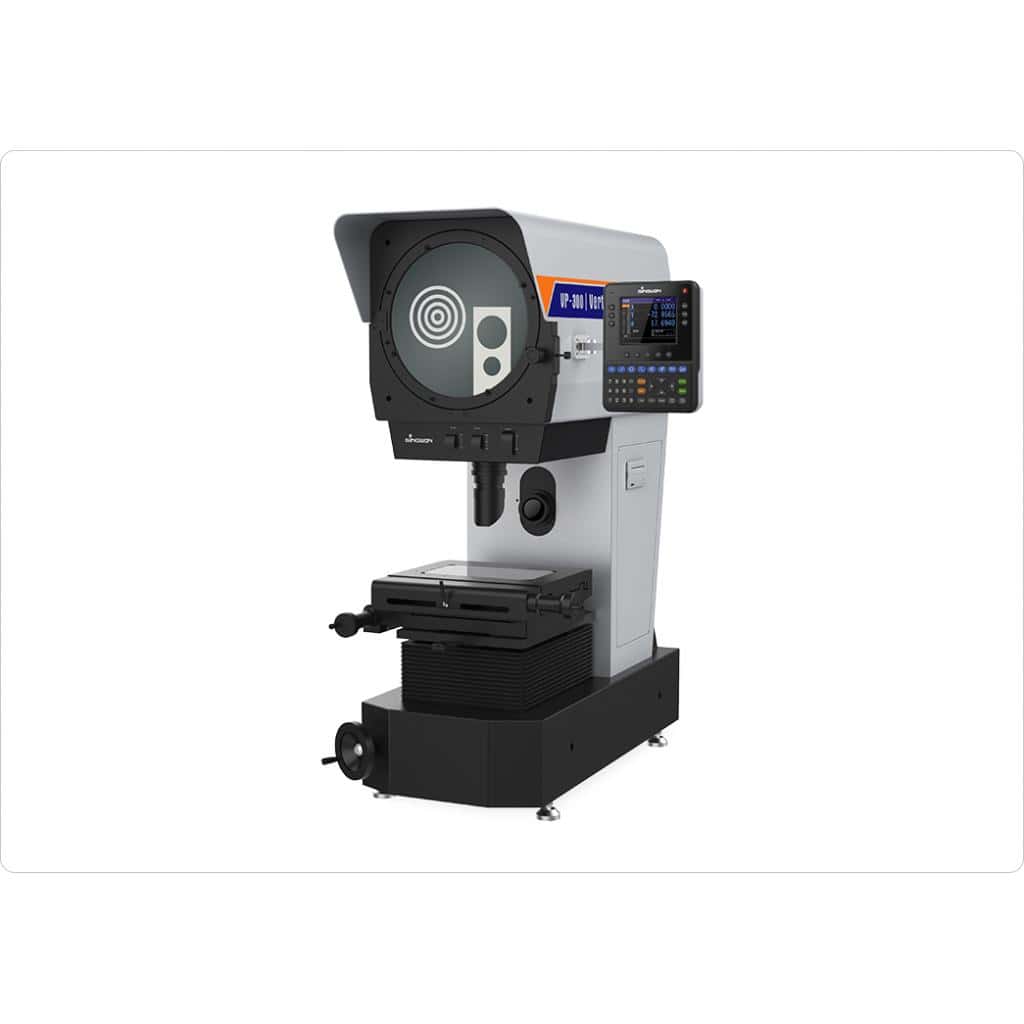

PROYECTOR DE PERFILES VERTICAL VP-300
El sistema de enfoque lleva un riel de rodillos cruzados y una unidad de tornillo de precisión, lo que hace que la unidad de elevación sea más cómoda , estable y robusta, permitiendo piezas de gran peso y tamaño
Reflector con recubrimiento protector lo que nos da una imagen más clara. Excelente resistencia al polvo.
Iluminación de contorno y superficie ajustable en intensidad, para satisfacer las diferentes demandas de piezas de trabajo.
Luz LED de gran potencia y larga vida útil, para garantizar una demanda de medición de precisión.
El sistema óptico de alta resolución con imagen clara y error de aumento es inferior al 0.08%.
Potente sistema de enfriamiento del ventilador biaxial, aumenta considerablemente la vida útil.
Potente y robusto calculador DRO DP400, para realizar mediciones 2D rápidas y precisas.
Mini-impresora incorporada, puede imprimir y guardar datos.
Con objetivo estándar 10X.
Opcional 5X, 20X, 50X, objetivo 100X, mesa giratoria, interruptor de pie, abrazadera, etc.
Descripción
| Producto | Proyector de perfil vertical digital de Ø300 mm | |
| Imagen inversa | VP300-1510 (511-330) | VP300-2010 (511-340) |
| Imagen anversa | VP300-1510Z(511-330Z) | VP300-2010Z(511-340Z) |
| Tamaño mesa | 258x308mm | 258x358mm |
| Tamaño mesa de cristal | 148x206mm | 148x256mm |
| Desplazamiento de la mesa | 150x100mm | 200x100mm |
| Diemnsiones(L×W×H) | 988x563x1224mm | 988x563x1224mm |
| Dimensiones embalaje(L×W×H) | 1200x800x1580mm | 1200x800x1580mm |
| Distancia de enfoque | 100mm | |
| Exactitud | ≤3+L/200(um) | |
| Resolucion | 0.0005mm | |
| Capacidad peso | 10Kg | |
| Pantalla | Dia:φ312mm,Measurement Range ≤ Ø300 | |
| Angulo de rotación 0~360° ;Resolución: 1 o 0.01°，Precisión 6’ | ||
| Control de datos | DP400 (510-340) Multifunction colorful LCD digital readout | |
| Iluminacion | Iluminación Perfil, 3.2V/10W LED Iluminación superficie, 3.2V/10W LED | |
| Ambiente de trabajo | Temp 20℃±5℃，Humidity 40％－70％RH | |
| Potencia | AC110V/60Hz; 220V/50Hz,150W | |
| Sistema de Ventilación de aire frio | Potente ventilador para los 3-ajes | |
| Peso Neto | 170kg | 170kg |
| Objetivos | ||
| Aumentos | Campo de vision | Distancia de trabajo |
| 10X(Std.) | φ30mm | 75mm |
| 20X(Opt.) | φ15mm | 69mm |
| 50X(Opt.) | φ6mm | 44mm |
| 100X(Opt.) | φ3mm | 26mm |
